Αγκύριο στερέωσης W-FAZ PRO/HCR
ΑΓΚΥΡΙΟ-(W-FAZ PRO/HCR)-HCR-0-10-M8X65
Αρ. είδους 5930608910
EAN 4099618205354
Εγγραφείτε τώρα για πρόσβαση σε περισσότερα από 125.000 προϊόντα
Υψηλές φέρουσες ικανότητες σε μικρές ενδιάμεσες αποστάσεις και αποστάσεις άκρων
Εξαιρετικά μεγάλα ωφέλιμα βάθη αγκύρωσης που μεγιστοποιούν τις ήδη υψηλές τιμές φέρουσας ικανότητας ανά αγκύριο
Γρήγορη εγκατάσταση με λιγότερες ενισχύσεις
Εξαιρετικά μικρά ωφέλιμα βάθη αγκύρωσης που ελαχιστοποιούν τον χρόνο διάνοιξης και έμπηξης
Οικονομική και ευέλικτη εφαρμογή
Η δυνατότητα ελεύθερης επιλογή βάθους έμπηξης επιτρέπει τη μέγιστη αξιοποίηση των αγκυρίων ανάλογα με το βάθος έμπηξης και την εφαρμογή
Ελάχιστες αποστάσεις άκρων και ενδιάμεσες αποστάσεις
Επιτρέπει τη στερέωση μικρών πλακών αγκύρωσης κοντά στα άκρα και την εγκατάσταση σε λεπτά τμήματα σκυροδέματος
Για αντισεισμικές κατασκευές
Υψηλή αντισεισμική δράση, κατηγορίες σεισμικής απόδοσης C1 και C2
Ευρωπαϊκή Τεχνική Αξιολόγηση ETA -20/0229 για μεμονωμένο σημείο στερέωσης, επιλογή 1, ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα:
- Στατική ή ημι-στατική δράση (M8-M16)
- Αντισεισμική δράση, κατηγορία απόδοσης C1 και C2 (M8 - M16)
- Αντοχή στη φωτιά R30, R60, R90, R120
Ευρωπαϊκή Τεχνική Αξιολόγηση ETA -20/0229 για μεμονωμένο σημείο στερέωσης, επιλογή 1, ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα:
- Στατική ή ημι-στατική δράση (M8-M16)
- Αντισεισμική δράση, κατηγορία απόδοσης C1 και C2 (M8 - M16)
- Αντοχή στη φωτιά R30, R60, R90, R120
Φύλλα δεδομένων(X)
Για χρήση ως μεμονωμένο σημείο στερέωσης ή για αγκύρωση σε πλεονάζοντα μη δομικά συστήματα με έγκριση
- Σε σκυρόδεμα κανονικού βάρους C20/25 έως C50/60 (ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα)
- Κατάλληλο για εγκατάσταση σε προκαθορισμένη θέση, επιτόπου εγκατάσταση και εγκατάσταση με αποστάτη
Κατάλληλο για αγκύρωση φορτίων μεσαίου έως μεγάλου βάρους σε σκυρόδεμα:

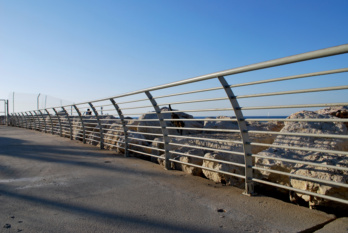

Εγκατάσταση π.χ. μεταλλικών κατασκευών, υποστηριγμάτων, χαλύβδινων δοκών, βραχιόνων στήριξης, κιγκλιδωμάτων, αγωγών καλωδίων, τμημάτων σωλήνων κ.λπ. σε εξαιρετικά διαβρωτικά περιβάλλοντα
Στερεώσεις που εκτίθενται σε σεισμική δραστηριότητα σε περιοχές επιρρεπείς σε σεισμούς
Στερεώσεις που εκτίθενται σε φωτιά
Το W-FAZ PRO/HCR (χάλυβας HCR υψηλής αντοχής στη διάβρωση) μπορεί να χρησιμοποιηθεί σε περιοχές όπου υπάρχει πολύ υψηλός κίνδυνος διάβρωσης (π.χ. πισίνες εσωτερικού χώρου, οδικές σήραγγες, χώροι στάθμευσης αυτοκινήτων με ανεπαρκή εξαερισμό, στοιχεία που βυθίζονται σε θαλασσινό νερό ή παράκτια περιβάλλοντα) και σε όλες τις άλλες συνθήκες σύμφωνα με το πρότυπο EN 1993-1-4:2015-10, παράρτημα A, πίνακας A.3
 | |
Διάμετρος μετρικού αγκυρίου | M8 |
Μήκος αγκυρίου (l) | 65 mm |
Ελάχ./Μέγ. ύψος του στηρίγματος (t fix) | 0-10 mm |
Ελάχ. ωφέλιμο βάθος αγκύρωσης (h ef, ελάχ.) | 35 mm |
Μέγ. ωφέλιμο βάθος αγκύρωσης (h ef, μέγ.) | 45 mm |
Ωφέλιμο μήκος (B) | 45 mm |
Μεταβλητό ύψος εξαρτήματος (t fix ,μετ.) | B - hef |
Διάμετρος δίσκου x πάχος δίσκου | 16 x 1,5 mm |
Πλάτος μεταξύ επίπεδων εδρών | 13 mm |
Ονομαστική διάμετρος τρυπανιού (d 0) | 8 mm |
Μεταβλητό βάθος οπής διάτρησης (h 0, μετ.) | hef + 8 |
Ελάχ. βάθος οπής διάτρησης (h 0, ελάχ.) | 43 mm |
Μέγ. βάθος οπής διάτρησης (h 0, μέγ.) | 53 mm |
Υλικό | Ανοξείδωτος χάλυβας HCR |
Επιφάνεια | Επικαλυμμένο |
Ροπή κατά την αγκύρωση (T inst) | 15 Nm |
Οπή διέλευσης στο εξάρτημα που θα συνδεθεί (d f) | 9 mm |
Τύπος σπειρώματος x διάμετρος αγκυρίου x μήκος σπειρώματος (L th) | M8 x 23 |
Έγκριση | ETA-20/0229 |
Σεισμολογία C1 | Ναι |
Σεισμολογία C2 | Ναι |
| Δεδομένα απόδοσης1) μεμονωμένου αγκυρίου χωρίς επίδραση της απόστασης του άκρου σύμφωνα με την ETA-20/0229 | ||||||||||||||
| Διάμετρος αγκυρίου | [mm] | M8 | M10 | M12 | M16 | |||||||||
| Μεταβλητό ωφέλιμο βάθος αγκύρωσης | hef,var | [mm] | Το ωφέλιμο βάθος αγκύρωσης μπορεί να οριστεί σε οποιαδήποτε τιμή μεταξύ hef,min και hef,max. Το Τεχνικό λογισμικό της Würth μπορεί να σας βοηθήσει με τον υπολογισμό. | |||||||||||
| hef,min | hef,max | hef,std | hef,min | hef,max | hef,std | hef,min | hef,max | hef,std | hef,min | hef,max | hef,std | |||
| 352) | 90 | 45 | 40 | 100 | 60 | 50 | 125 | 70 | 65 | 160 | 85 | |||
| σε ρηγματωμένο σκυρόδεμα | ||||||||||||||
| Επιτρεπόμενο φορτίο εφελκυσμού σε σκυρόδεμα C 20/253) | Nadm | [kN] | 3,4 | 4,5 | 4,5 | 4,1 | 8,1 | 7,6 | 5,8 | 10,5 | 9,6 | 8,6 | 16,7 | 12,9 |
| Επιτρεπόμενο διατμητικό φορτίο σε σκυρόδεμα C 20/253) | Vadm | [kN] | 9,2 | 9,6 | 9,6 | 11,6 | 15,9 | 15,9 | 19,1 | 22,7 | 22,7 | 29,2 | 39,7 | 39,7 |
| Αποδεκτή ροπή κάμψης | Madm | [Nm] | 15,4 | 31,4 | 56,6 | 127,4 | ||||||||
| σε μη ρηγματωμένο σκυρόδεμα | ||||||||||||||
| Επιτρεπόμενο φορτίο εφελκυσμού σε σκυρόδεμα C 20/253) | Nadm | [kN] | 4,9 | 9,4 | 7,1 | 5,9 | 11,9 | 10,9 | 8,3 | 20,0 | 13,7 | 12,3 | 23,8 | 18,4 |
| Επιτρεπόμενο διατμητικό φορτίο σε σκυρόδεμα C 20/253) | Vadm | [kN] | 9,6 | 15,9 | 22,7 | 39,7 | ||||||||
| Αποδεκτή ροπή κάμψης | Madm | [Nm] | 15,4 | 31,4 | 56,6 | 127,4 | ||||||||
| Αποδεκτό φορτίο κατά την έκθεση σε φωτιά (R30, R60, R90, R120), βλ. Ευρωπαϊκή Τεχνική Αξιολόγηση ETA-20/0229 | ||||||||||||||
| Επιτρεπόμενο φορτίο κατά την έκθεση σε φωτιά (F180) σύμφωνα με την ομοιόμορφη καμπύλη θερμοκρασίας βάσει TR20, βλ. έκθεση εμπειρογνώμονα αρ. GS 6.1/20-018-1 | ||||||||||||||
| 1) Οι επιμέρους συντελεστές ασφαλείας των αντοχών καθορίζονται στην ETA, ενώ έχει ληφθεί υπόψη ένας επιμέρους συντελεστής ασφαλείας για τη δράση της τιμής γF = 1,4. Ανατρέξτε στην Ευρωπαϊκή Τεχνική Αξιολόγηση ETA-20/0229 2) για πληροφορίες σχετικά με τον συνδυασμό φορτίων εφελκυσμού και διάτμησης, την επίδραση της απόστασης του άκρου και τις ομάδες αγκυρίων 2) Η χρήση με ωφέλιμα βάθη αγκύρωσης hef < 40 mm περιορίζεται στην αγκύρωση στατικά μη προσδιορισμένων συστημάτων σε εσωτερικούς χώρους χωρίς υγρασία 3) Το σκυρόδεμα διαθέτει κανονικό οπλισμό. Οι τιμές μπορεί να είναι υψηλότερες όταν η θλιπτική αντοχή του σκυροδέματος είναι υψηλότερη | ||||||||||||||
| Παράμετροι εγκατάστασης1) | ||||||||||
| Διάμετρος αγκυρίου | [mm] | M12 | M16 | |||||||
| Μεταβλητά ωφέλιμα βάθη αγκύρωσης | hef | hef,var | hef,min | hef,max | hef,std | hef,var | hef,min | hef,max | hef,std | |
| [mm] | hef | 50 | 125 | 70 | hef | 65 | 160 | 85 | ||
| Βάθος έμπηξης | hnom | [mm] | hef+10 | 60 | 135 | 80 | hef+14 | 79 | 174 | 99 |
| Ελάχιστο πάχος δομικών στοιχείων/εξαρτημάτων | hmin | [mm] | μέγ. (1,5·hef, 100) | 100 | 187,5 | 105 | μέγ. (1,5·hef, 120) | 120 | 240 | 127,5 |
| Ελάχιστη ενδιάμεση απόσταση | smin | [mm] | 50 | 65 | ||||||
| Ελάχιστη απόσταση άκρου | cmin | [mm] | 55 | 65 | ||||||
| Ονομαστική διάμετρος διάτρησης. | d0 | [mm] | 12 | 16 | ||||||
| Διάμ. άκρων κοπής | dcut ≤ | [mm] | 12,5 | 16,5 | ||||||
| Βάθος οπής διάτρησης | h0 | [mm] | hef+10 | 60 | 135 | 80 | hef+14 | 79 | 174 | 99 |
| Διαμπερής οπή στο στήριγμα | df ≤ | [mm] | 14 | 18 | ||||||
| Πλάτος μεταξύ επίπεδων εδρών | AF | [mm] | 19 | 24 | ||||||
| Ροπή κατά την τοποθέτηση του αγκυρίου | Tinst = | [Nm] | 60 | 110 | ||||||
| Ύψος εξαγωνικού παξιμαδιού | tnut | [mm] | 10 | 13 | ||||||
| Ύψος x διάμ. ροδέλας | tw x dw | [mm] | 2,5 x 24 | 3 x 30 | ||||||
| 1) Για ομάδες αγκυρίων και αγκύρωση κοντά στα άκρα, οι συνδυασμοί των ελάχιστων τιμών (πάχος δομικού στοιχείου, ενδιάμεση απόσταση και αποστάσεις από τα άκρα) και των σχετικών φορτίων πρέπει να καθορίζονται σύμφωνα με τις μεθόδους υπολογισμού της Ευρωπαϊκής Τεχνικής Αξιολόγησης (ETA-20/00229) ανάλογα με το ωφέλιμο βάθος αγκύρωσης. | ||||||||||
| Παράμετροι εγκατάστασης1) | ||||||||||
| Διάμετρος αγκυρίου | [mm] | M8 | M10 | |||||||
| Μεταβλητά ωφέλιμα βάθη αγκύρωσης | hef | hef,var | hef,min | hef,max | hef,std | hef,var | hef,min | hef,max | hef,std | |
| [mm] | hef | 35 | 90 | 45 | hef | 40 | 100 | 60 | ||
| Βάθος έμπηξης | hnom | [mm] | hef+8 | 43 | 98 | 53 | hef+9 | 49 | 109 | 69 |
| Ελάχιστο πάχος δομικών στοιχείων/εξαρτημάτων | hmin | [mm] | μέγ. (1,5·hef, 80) | 80 | 135 | 80 | μέγ. (1,5·hef, 80) | 80 | 150 | 90 |
| Ελάχιστη ενδιάμεση απόσταση | smin | [mm] | 35 | 40 | ||||||
| Ελάχιστη απόσταση άκρου | cmin | [mm] | 40 | 45 | ||||||
| Ονομαστική διάμετρος διάτρησης. | d0 | [mm] | 8 | 10 | ||||||
| Διάμ. άκρων κοπής | dcut ≤ | [mm] | 8,45 | 10,45 | ||||||
| Βάθος οπής διάτρησης | h0 | [mm] | hef+8 | 43 | 98 | 53 | hef+9 | 49 | 109 | 69 |
| Διαμπερής οπή στο στήριγμα | df ≤ | [mm] | 9 | 12 | ||||||
| Πλάτος μεταξύ επίπεδων εδρών | AF | [mm] | 13 | 17 | ||||||
| Ροπή κατά την τοποθέτηση του αγκυρίου | Tinst = | [Nm] | 15 | 40 | ||||||
| Ύψος εξαγωνικού παξιμαδιού | tnut | [mm] | 6,5 | 8 | ||||||
| Ύψος x διάμ. ροδέλας | tw x dw | [mm] | 1,5 x 16 | 2 x 20 | ||||||
| 1) Για ομάδες αγκυρίων και αγκύρωση κοντά στα άκρα, οι συνδυασμοί των ελάχιστων τιμών (πάχος δομικού στοιχείου, ενδιάμεση απόσταση και αποστάσεις από τα άκρα) και των σχετικών φορτίων πρέπει να καθορίζονται σύμφωνα με τις μεθόδους υπολογισμού της Ευρωπαϊκής Τεχνικής Αξιολόγησης (ETA-20/00229) ανάλογα με το ωφέλιμο βάθος αγκύρωσης. | ||||||||||
